[Unity] 애니메이터 서브 스테이트 머신의 요상한 트랜지션 우선순위

✌️개요

---

애니메이션 작업을 하다가

서브 스테이트 머신(이하 "SM")끼리의 트랜지션이 자꾸 의도대로 안되는 문제에 직면했습니다



검색해봐도 문제와 정확히 일치하는 케이스도없고 머리아파 하던중 의외로 이상하고 간단한 해결법이어서

기록합니다



🔥문제

---

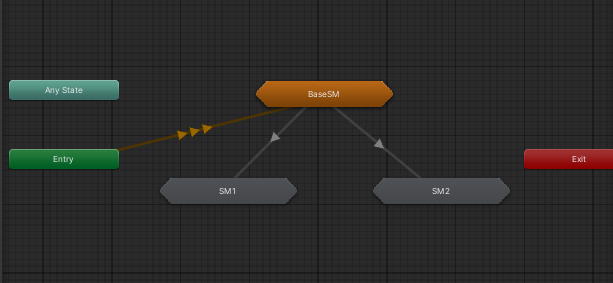

아래 그림과 같이 3개의 SM으로 구성된 애니메이터가 있다고 치겠습니다 (보기 쉽게 기록하기 위한 예시입니다)

조건

• `BaseSM → SM1`으로 가는 트랜지션
  • `Condition` 없음
  • SM내부 애니메이션에서 Exit노드로의 트랜지션 `HasExitTime = true`
• `BaseSM → SM2`로 가는 트랜지션
  • `Condition = Fire트리거`
  • SM내부 애니메이션에서 Exit노드로의 트랜지션  `HasExitTime = false`



이런 구성에서 `BaseSM`에있는 애니메이션이 실행중일 때

`Fire`트리거가 발동되면 당연히 `SM2`로 트랜지션 될 것 이라고 예상했습니다

그런데 결과는 `SM1`으로 트랜지션 됩니다



트리거가 리셋된것도 아니고,

`Fire`트리거가 발동되면서 `BaseSM`내부에서 돌아가던 애니메이션은 ExitTime에 도달하기 전에 나온게 맞습니다



이걸로 1시간은 넘게 헤맸는데 해결법은 좀 허탈했습니다



🍎원인 및 해결

---

일단 정확히 이 문제에대한 문서를 찾거나 포럼 답변을 찾은건 아닙니다
그래서 시행착오로 확인한 해결법이기에 틀린 정보가 있을 수 있습니다



애니메이터에서 `BaseSM`스테이트를 클릭해 보면 인스펙터에서 해당 스테이트의

나가고 들어오는 트랜지션을 볼 수 있습니다



해당 부분을 자세히 보면 드래그로 순서를 변경할 수 있는 홀더가 있습니다

이 순서가 트랜지션의 우선순위입니다



`BaseSM`내부에서는 `Fire`트리거가 발동됨으로써 Exit노드로 나왔지만

`BaseSM`에서 이제 어디로 갈지는 별개입니다



위 스샷의 상황이면

첫번째 트랜지션인 `BaseSM → SM1`을 먼저 검사하게 되고

`BaseSM → SM1`은 `Condition`이 없기때문에 항상 `true`가 됩니다



따라서

`Fire`트리거가 켜져있지만 우선순위가 낮은 트랜지션인 `BaseSM → SM2`는 조건을 확인하지도 않고

`BaseSM → SM1`트랜지션이 실행됩니다



해결방법은 당연히

드래그로 트랜지션의 우선순위를 바꿔주면 됩니다



참고로 트랜지션의 우선순위는 SM만이 아니라 일반 애니메이션 스테이트에도 적용됩니다





끝!
