[Unity] 3D로 구현해본 승리의 여신 니케

✨프로젝트 설명

니케를 UnityEngine에서 3D로 재해석하여 구현해봤습니다.
구현한 부분이 많지는 않지만 원작과 비슷한 느낌을 내려고 노력해봤습니다.
캐릭터 모델링은 공식 홈페이지에서 배포하는 mmd모델을 사용하였습니다.

---

📹결과 영상



---

✨구현 포인트



📌 스크립터블 오브젝트 활용

니케, 에너미, 웨이브 데이터를 스크립트 오브젝트로 구성했습니다



1. 니케 데이터

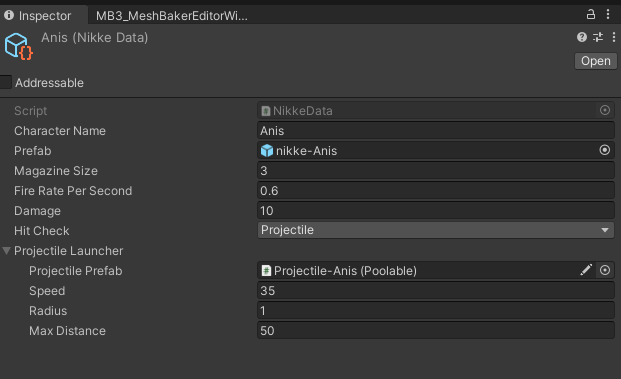

Projectile런쳐 니케 데이터

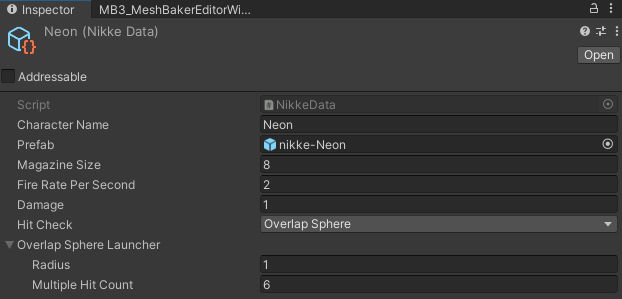

OverlapSphere 니케 데이터

고유 개체 구분을 위한 이름, 프리팹과 탄창, 속도, 데미지, 데미지 체크 방식 등을 설정합니다.

오딘 인스펙터의 `[ShowIf] `속성을 사용하여 데미지 체크 방식에따라 인스펙터에 노출되는 설정값이 다르도록 구현했습니다.



2. 에너미 데이터

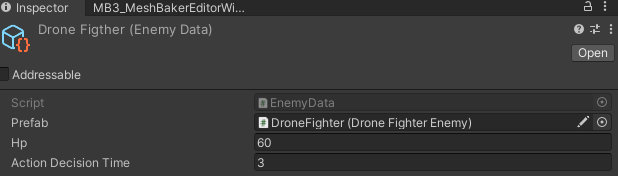

에너미 데이터

에너미 데이터는 프리팹, hp 그리고 행동을 결정하는 쿨타임을 설정 변수로 구현했습니다

행동 결정 쿨타임이 지나면 Idle,Move,Jump,Shoot 중 1개의 행동을 선택합니다



3. 웨이브 데이터

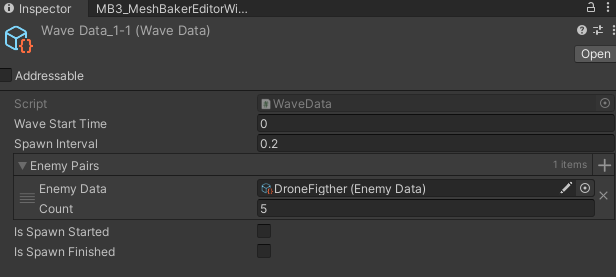

웨이브 데이터

적들의 등장 패턴을 조정하는 용도의 웨이브 데이터를 구현했습니다.

게임 시간이 얼마나 지나야 등장할 수 있는지 설정하는 `WaveStartTime`

스폰 시간 간격을 조정하는 `SpawnInterval`

그리고 등장할 적의 종류와 수를 설정할 수 있습니다.

이 웨이브 스폰이 시작됐는지와 스폰이 종료됐는지를 판단하는 bool 변수는 런타임에 사용합니다



📌 FSM패턴

니케와 에너미를 FSM패턴 기반으로 구현했습니다

`Enum`타입과 `Switch`문을 활용해 간단한 방식으로 구현했습니다



니케 FSM 코드 일부

public enum StateType { None = -1, Idle, Shooting, Reloading, Dead }

    private void OnStateEnter(StateType state)
    {
        if (showStateTransitionLog)
            Debug.LogFormat("StateEnter: {0}", state.ToString());
        switch (state)
        {
            case StateType.None:
                break;
            case StateType.Idle:
                break;
            case StateType.Shooting:
                fireRateTimer = myNikkeData.FireRatePerSecond / 60f;
                anim.SetBool(IsShooting, true);
                RotateTween(shootRot);
                break;
            case StateType.Reloading:
                reloadCancelToken = new CancellationTokenSource();
                Reload(reloadCancelToken);
                if (secondHandIk != null)
                {
                    secondHandIk.solver.SetIKPositionWeight(0f);
                    secondHandIk.solver.SetIKRotationWeight(0f);
                }
                if(IsFocused)
                    CrosshairController.Instance.Reload();
                break;
            case StateType.Dead:
                break;
        }
    }

    private void OnStateUpdate(StateType state)
    {
        switch (state)
        {
            case StateType.None:
                break;
            case StateType.Idle:
                IdleUpdate();
                break;
            case StateType.Shooting:
                ShootingUpdate();
                break;
            case StateType.Reloading:
                ReloadingUpdate();
                break;
            case StateType.Dead:
                break;
        }
    }

    private void OnStateExit(StateType state)
    {
        if (showStateTransitionLog)
            Debug.LogFormat("StateExit: {0}", state.ToString());
        switch (state)
        {
            case StateType.None:
                break;
            case StateType.Idle:
                break;
            case StateType.Shooting:
                anim.SetBool("isShooting", false);
                RotateTween(idleRot);
                break;
            case StateType.Reloading:
                reloadCancelToken.Dispose();
                if (secondHandIk != null)
                {
                    secondHandIk.solver.SetIKPositionWeight(1f);
                    secondHandIk.solver.SetIKRotationWeight(1f);
                }
                break;
            case StateType.Dead:
                break;
        }
    }

    public void ChangeState(StateType state)
    {
        if (CurrentState == state)
            return;
        OnStateExit(CurrentState);
        CurrentState = state;
        OnStateEnter(CurrentState);
    }



📌 추상 클래스와 상속

에너미 구현과 니케의 무기 구현에는 추상클래스와 상속을 활용했습니다

`EnemyBase` 클래스를 아래 코드와 같이 정의했고 구현될 에너미는 이 클래스를 상속받아 구현했습니다

using Sirenix.OdinInspector;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using DG.Tweening;
using UniRx;
using System;
using Oniboogie.Message;

[RequireComponent(typeof(Damageable))]
public abstract class EnemyBase : MonoBehaviour, Oniboogie.Message.IMessageReceiver
{
    public enum StateType { None = -1, Idle, Moving, Shooting, Dead }

    [Title("Base")]
    [SerializeField]
    [ReadOnly]
    protected StateType currentState;

    protected Damageable damageable;
    protected EnemyData myEnemyData;
    protected IDisposable decisionObservable;   // 행동 결정 타이머 observable
    protected EnemyHpBar hpBar;

    public StateType CurrentState { get { return currentState; } }
    public bool IsDead { get => damageable.IsDead; }

    protected virtual void Awake()
    {
        damageable = GetComponent<Damageable>();
        damageable.onDamageMessageReceivers.Add(this);
    }

    protected virtual void Update()
    {
        OnStateUpdate(currentState);
    }

    // 초기화
    public virtual void Init(EnemyData enemyData)
    {
        myEnemyData = enemyData;
        if (damageable == null)
            damageable = GetComponent<Damageable>();
        damageable.maxHitPoints = enemyData.HP;
        damageable.ResetDamage();

        hpBar = PoolManager.instance.Pop("EnemyHpBar").GetComponent<EnemyHpBar>();
        hpBar.Init(this);
    }

    // 메세지를 받음. 현재는 피격에만 사용
    public virtual void OnReceiveMessage(MessageType type, object sender, object msg)
    {
        if (type == MessageType.DEAD)
        {
            OnDead((Damageable.DamageMessage)msg);
            hpBar.Push();
        }
        else
        {
            OnDamaged((Damageable.DamageMessage)msg);
            hpBar.UpdateBar(damageable.CurrentHitPoints / damageable.maxHitPoints);
        }
    }

    // 해당 좌표로 점프
    public virtual void JumpTo(Vector3 pos, float duration = 0.5f)
    {
        transform.DOJump(pos, 10f, 1, duration);
    }

    // 피격
    public abstract void OnDamaged(Damageable.DamageMessage msg);
    // 사망
    public virtual void OnDead(Damageable.DamageMessage msg)
    {
        WaveManager.Instance.OnEnemyDead(this);
        if (decisionObservable != null)
        {
            decisionObservable.Dispose();
            decisionObservable = null;
        }
    }

    protected virtual void OnIdleEnter()
    {
        // 쿨타임이 다 될때마다 행동 결정 함수를 호출
        // UniRx활용
        decisionObservable =
            Observable.Interval(TimeSpan.FromSeconds(myEnemyData.ActionDecisionTime))
            .Subscribe(_ => ActionDecision());
    }

    protected virtual void OnIdleExit()
    {
        // 행동 결정 observable 해제
        decisionObservable.Dispose();
        decisionObservable = null;
    }

    /// <summary>
    /// 행동 결정 쿨타임이 다되면 호출. 다음 행동을 결정함
    /// </summary>
    protected virtual void ActionDecision()
    {

    }

    #region FSM
    protected abstract void OnStateEnter(StateType state);
    protected abstract void OnStateExit(StateType state);
    protected abstract void OnStateUpdate(StateType state);
    protected virtual void ChangeState(StateType state)
    {
        if (currentState == state)
            return;
        OnStateExit(currentState);
        currentState = state;
        OnStateEnter(state);
    }
    #endregion
}



니케의 무기 구현을 위해 `LauncherBase` 추상 클래스를 작성했고, 무기 특성에 따라 레이캐스트 무기(라이플), 투사체 무기(미사일 런쳐), 오버랩 스피어 무기(샷건) 3종을 구현했습니다

`LauncherBase`클래스는 아래와 같습니다

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public abstract class LauncherBase : MonoBehaviour
{
    [SerializeField]
    protected NikkeController myNikke;  // 이 무기를 사용하는 주인 니케
    [SerializeField]
    protected LayerMask hitLayerMask;
    [SerializeField]
    protected float damage;

    public virtual void Init(NikkeController myNikke, LayerMask mask)
    {
        this.myNikke = myNikke;
        hitLayerMask = mask;
        damage = myNikke.MyNikkeData.Damage;
    }

    /// <summary>
    /// 발사 함수이지만 무기의 특성에따라 쏠 수 있는 상황이 다를 수 있음
    /// </summary>
    /// <returns>쏠 수 없는 상황이면 false</returns>
    public abstract bool Launch();

    // 현재 마우스 아래 오브젝트를 받아옴
    protected virtual bool GetCurrentHoveringObject(out RaycastHit hit)
    {
        var ray = Camera.main.ScreenPointToRay(Input.mousePosition);
        if (Physics.Raycast(ray, out hit, float.MaxValue, hitLayerMask))
        {
            return true;
        }

        return false;
    }
}



📌 어드레서블 활용

실제 상용 프로젝트라면 `Instantiate`보다는 어드레서블을 통해 인스턴스를 생성할 것이기 때문에 니케 오브젝트 인스턴스를 만들땐 어드레서블을 활용했습니다

어드레서블을 사용하면 비동기로 진행되기 때문에 니케가 생성되고 준비가되기 전 실행되면 안되는 코드들을 막는 처리를 진행했습니다

관련된 일부 코드는 다음과 같습니다

    NikkeManager.cs 일부

    private void Update()
    {
        // 모든 니케가 생성되고 준비될때까지 return
        if (!IsAllNikkesInitComplete)
            return;
        foreach (var nikke in allNikkes.Where(nikke => nikke != currentControllingNikke))
        {
            aiController.NikkeAiUpdate(nikke);
        }
    }

    // 어드레서블 니케 프리팹 인스턴스 비동기 생성
    private async void GenerateNikkes()
    {
        for(int i = 0; i < nikkeDatas.Count; i++)
        {
            var nd = nikkeDatas[i];
            var nikkeObject = await  Addressables.InstantiateAsync(nd.Prefab);
            nikkeObject.transform.position =nikkePositions[i].position;
            allNikkes.Add(nikkeObject.GetComponent<NikkeController>());
            nikkeObject.SetActive(true);
        }
    }



📌 최적화를 위한 고민

최적화를 위해 고민한 사례 대표적 2가지로 오브젝트 풀링과 콜렉션 재활용을 했습니다



다음과 같이 `PoolManager`를 구현해서 자주 생성되고 파괴되는 오브젝트인 에너미, 이펙트, 투사체에 사용했습니다

using System.Collections;
using System.Collections.Generic;
using System.Linq;
using UnityEngine;

public class PoolManager : MonoBehaviour
{
    public static PoolManager instance;
    public List<Poolable> poolableList;
    [SerializeField]
    private List<Poolable> currentActivePoolables;

    private Dictionary<string, Stack<Poolable>> poolDictionary;

    private void Awake()
    {
        if (instance == null)
            instance = this;

        poolDictionary = new Dictionary<string, Stack<Poolable>>();

        foreach (var poolObj in poolableList.Where(poolObj => poolObj != null))
        {
            poolDictionary.Add(poolObj.id, new Stack<Poolable>());

            for (int i = 0; i < poolObj.createCountInAwake; i++)
            {
                Poolable clone = Instantiate(poolObj.gameObject, transform).GetComponent<Poolable>();
                clone.gameObject.SetActive(false);
                poolDictionary[poolObj.id].Push(clone);
            }
        }
    }

    private void OnDestroy()
    {
        if (instance == this)
            instance = null;
    }

    /* 프리팹 또는 같은 오브젝트를 파라미터로 받아서
     * 풀러블 오브젝트를 찾아줌
     */
    public Poolable Pop(Poolable poolObj)
    {
        // 풀에 존재한다면 찾음
        if (poolDictionary.ContainsKey(poolObj.id))
        {
            Poolable returnObj = null;
            while (poolDictionary[poolObj.id].Count > 0 && returnObj == null)
            {
                returnObj = poolDictionary[poolObj.id].Pop();
                if (returnObj.isUsing)
                {
                    returnObj = null;
                    continue;
                }

                returnObj.isUsing = true;
                returnObj.onPop?.Invoke();
            }

            if (returnObj == null)
            {
                returnObj = Instantiate(poolObj.gameObject, transform).GetComponent<Poolable>();
                returnObj.gameObject.SetActive(false);
                returnObj.isUsing = true;
                returnObj.onPop?.Invoke();
            }

            currentActivePoolables.Add(returnObj);
            return returnObj;
        }
        // 풀에 없다면 풀을 만들고 새로생성해서 반환해줌
        else
        {
            poolableList.Add(poolObj);
            poolDictionary.Add(poolObj.id, new Stack<Poolable>());
            Poolable clone = Instantiate(poolObj, transform).GetComponent<Poolable>();
            clone.gameObject.SetActive(false);
            clone.isUsing = true;
            if (clone.isAutoPooling)
                clone.ResetAutoPoolingTimer();
            clone.onPop?.Invoke();

            currentActivePoolables.Add(clone);
            return clone;
        }
    }

    public Poolable Pop(string id)
    {
        if (!poolDictionary.ContainsKey(id))
        {
            Debug.LogError("ID에 해당하는 풀링된 오브젝트 없음");
            return null;
        }

        // 생성한 풀러블 오브젝트가 있다면 탐색
        if (poolDictionary[id].Count > 0)
        {
            Poolable returnObj = null;
            while (poolDictionary[id].Count > 0 && returnObj == null)
            {
                returnObj = poolDictionary[id].Pop();
                if (returnObj.isUsing)
                {
                    returnObj = null;
                    continue;
                }

                returnObj.isUsing = true;
                returnObj.onPop?.Invoke();
            }

            // 미사용중인 풀러블 오브젝트가 없다면 새로생성
            if (returnObj == null)
            {
                returnObj = Instantiate(poolDictionary[id].Peek().gameObject, transform).GetComponent<Poolable>();
                returnObj.gameObject.SetActive(false);
                returnObj.isUsing = true;
                returnObj.onPop?.Invoke();
            }

            currentActivePoolables.Add(returnObj);
            return returnObj;
        }
        // 생성한 풀러블 오브젝트가 없다면
        else
        {
            // 프리팹 리스트에서 아이디로 프리팹을 찾아봄
            Poolable prefab = poolableList.Find(p => p.id == id);
            if (prefab == null)
            {
                Debug.LogError("ID에 해당하는 풀링된 오브젝트 없음");
                return null;
            }

            // 프리팹을 찾았다면 생성
            Poolable clone = Instantiate(prefab.gameObject, transform).GetComponent<Poolable>();
            clone.gameObject.SetActive(false);
            clone.isUsing = true;
            if (clone.isAutoPooling)
                clone.ResetAutoPoolingTimer();
            clone.onPop?.Invoke();
            currentActivePoolables.Add(clone);

            return clone;
        }
    }

    public void Push(Poolable poolObj)
    {
        if (!poolDictionary.ContainsKey(poolObj.id))
        {
            poolDictionary.Add(poolObj.id, new Stack<Poolable>());
            poolableList.Add(poolObj);
        }

        poolObj.onPush?.Invoke();
        poolObj.isUsing = false;
        poolDictionary[poolObj.id].Push(poolObj);
        poolObj.gameObject.SetActive(false);

        if (currentActivePoolables.Contains(poolObj))
            currentActivePoolables.Remove(poolObj);
    }

    public void PushAllActivePoolables()
    {
        if (currentActivePoolables.Count <= 0)
            return;

        List<Poolable> copyList = new List<Poolable>();

        foreach (var p in currentActivePoolables)
            copyList.Add(p);

        foreach (var p in copyList)
            Push(p);

        currentActivePoolables.Clear();
    }
}



또한 `Physics`의 `Raycast`와 `OverlapSphere`를 사용할 때 호출 마다 배열을 생성하지 않는 `NonAlloc`함수를 사용하여 메모리 최적화를 신경썼습니다

    List<Damageable> hitDamageables = new List<Damageable>();
    // 범위내에에 적이 있는지 체크
    // 배열을 재활용하는 NonAlloc 사용
    if(Physics.OverlapSphereNonAlloc(transform.position, radius, colls, hitMask) > 0)
    {
        foreach(var coll in colls)
        {
            if (!coll)
                continue;
            Damageable dam = coll.GetComponent<Damageable>();
            if(dam)
            {
                hitDamageables.Add(dam);
            }
        }

        myLauncher.OnHit(hitDamageables);
        break;
    }

---

✨ 여담

해당 프로젝트는 유료 에셋(오딘 인스펙터, Magica Cloth, 아트)를 사용했고, 니케 모델 임포트에 사용한 MMD4Mecanim플러그인 제작자의 요청에 따라 저장소를 공개할 수 없습니다



니케들의 스킬과 버스트, UI애니메이션 등을 넣어서 더 고도화를 해볼지는 아직 결정하지 못했지만 시간이 허용된다면 더 고도화를 해서 또 작성해보겠습니다
